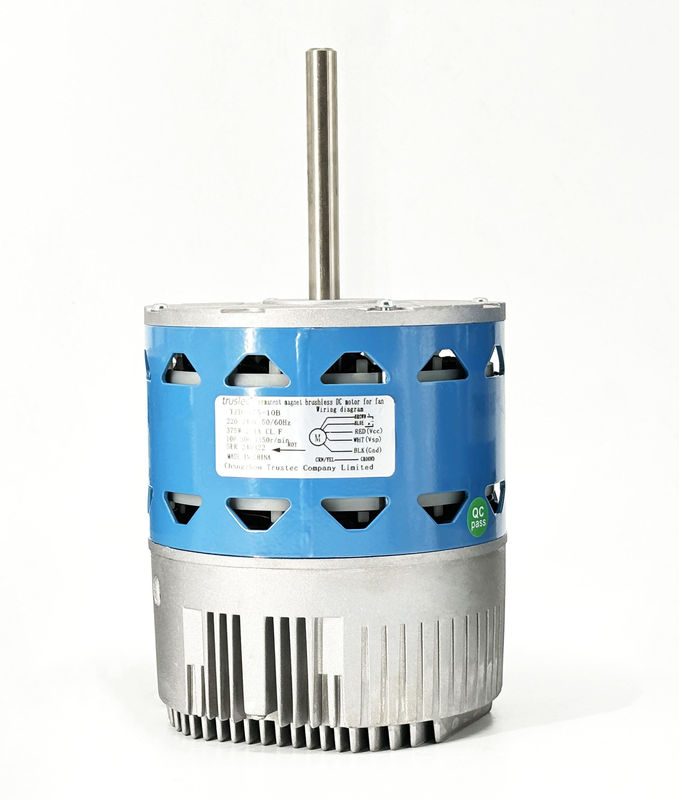

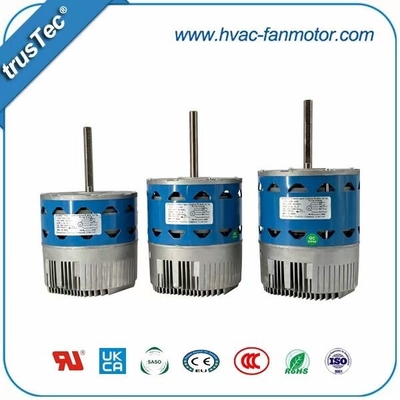

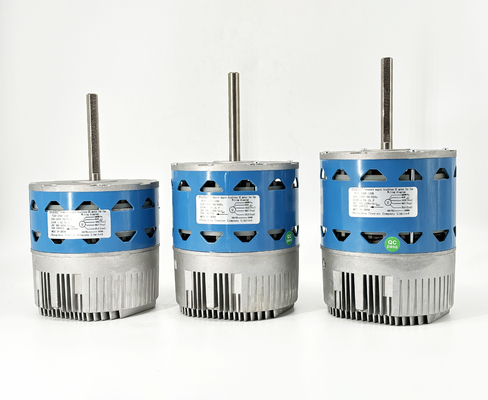

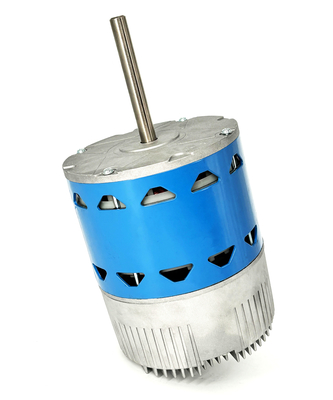

ECM 블로어 모터

HVAC 실내용 고효율 통합 ECM 모터

제품 개요

ECM 블로어 모터는 실내 HVAC 공기 이동 장비를 위해 설계된 고효율, 완전히 통합 된 모터 솔루션입니다.첨단 영구 자석 모터 기술을 지능형 임베디드 컨트롤러와 결합함으로써, 안정적인 공기 흐름을 제공하고 에너지 소비를 줄이고 조용하고 신뢰할 수있는 작동을 제공합니다.

이 모터는 전통적인 PSC 모터 및 X13 / 일정한 토크 ECM 모터를 대체하도록 설계되었으며 오븐, 공기 처리 장치 및 주거용 또는 가벼운 상업용 HVAC 시스템에서 널리 사용됩니다.

단지 실내 HVAC 장비용입니다.

핵심 기술

영구 자석 동기 모터 (PMSM)

고효율의 모터 디자인으로 뛰어난 성능과 적은 에너지 손실을 제공합니다.

임베디드 지능형 컨트롤러

정밀한 모터 동작과 시스템 호환성을 위한 통합 제어 전자 장치

센서 없는 벡터 제어

첨단 제어 기술은 외부 센서 없이 원활한 동작을 보장합니다.

자동 회전 방향 식별

자동으로 설치 오류를 방지하기 위해 시작 중에 올바른 공기 흐름 방향을 감지합니다.

주요 이점

높은 에너지 효율성

ECM 효율은 85%를 초과하여 전체 시스템 전력 소비를 줄이는 데 도움이됩니다.

조용 하고 부드러운 운영

부드러운 시작 및 부드러운 중지 소음 및 기계적 스트레스를 최소화합니다.

일관성 있는 공기 흐름 성능

일정한 토크 출력은 여러 속도 수준에서 안정적인 공기 흐름을 보장합니다.

쉬운 시스템 통합

이중 전압 플랫폼은 교체와 설치를 단순화합니다.

오류 없는 설치

자동 회전 검출은 잘못된 공기 흐름 방향을 방지합니다.

장기적 신뢰성

통합된 보호 기능은 모터와 컨트롤러를 모두 보호합니다.

전기 사양

입력 및 전력

• 입력 전압: 115~120 VAC ±10% 또는 220~230 VAC ±10%

• 주파수: 50 / 60 Hz

• 단계: 단일 단계 (L / N / PE)

전력 소비

• 최대 입력 전력: 1000W

• 최대 입력 전류: 15A

• 대기 전력 소비: < 5W

작동 모드

• 작업 사이클: 연속 (S1)

운동력

운동 특성

• 모터 타입: 영구 자석 동기 모터 (PMSM)

• 제어 방법: 센서 없는 벡터 제어

성능 범위

• 속도 레벨: 600 / 750 / 900 / 1070 / 1200 RPM

• 전력 범위: 1/6 1 HP

• 모터 효율: > 85%

유연한 속도 조절

지원된 통제 방법

• AC 제어: 10~30 VAC

• DC 제어: 827 VDC

• PWM 제어: 50~200 Hz, 10~90% 작업 사이클

신호 우선 순위 논리

SP5 > SP4 > SP3 > SP2 > SP1

제어 신호가 없을 때, 엔진은 꺼져 있습니다.

자동 회전 방향 식별 (ARDI)

초기 AC 전원을 켜면, 엔진은 자동으로 올바른 공기 흐름 방향을 식별하기 위해 짧은 양방향 감지 주기를 수행합니다.

이 기능은 설치를 단순화하고 모터 회전 오류로 인한 성능 문제를 피하는 데 도움이됩니다.

이 과정 동안 모터를 끄지 마십시오.

통합 보호 시스템

전기 및 열 보호

• 잠겨있는 로터 보호

• 초전류 보호

• 초전압 및 저전압 보호

• 과열 보호

시스템 보호

• 과부하 보호

• 단전 보호

• 자동 오류 복구

환경 및 운영 조건

운영 환경

• 작동 온도: 15°C ~ +45°C

• 습도: < 90% RH (비 응축)

보관 조건

• 보관 온도: 40°C ~ + 60°C

보호 등급

• IP40 (실내용만)

적절한 냉각을 위해 모터는 HVAC 시스템 공기 흐름 경로 내에 설치되어야합니다.

설치 정보

기계적 사양

• 프레임 크기: NEMA 48

• 장착 방법: 허리밴드 받침대

• 샤프트 지름: 1/2 인치

설치 설명서

설비 중에 블러 휠이 제대로 중앙에 있고 배선이 아래로 나가는지 확인합니다.

유지보수

유지보수 요구 사항

엔진은 영구적으로 윤활이 되어 있고, 일상적인 윤활이 필요하지 않습니다.

권고 된 방법

• 정기적인 공기 필터 교체

• 바람을 불어주는 바퀴 청소

• 수분 방지

• HVAC 시스템 연간 서비스

문제 해결 개요

공통적 인 문제

• 모터가 작동하지 않습니다: 전원 공급 장치 또는 제어 신호가 없습니다.

• 잘못된 속도: 잘못된 신호 레벨 선택

• 엔진 종료: 보호 기능이 활성화

• 비정상적 소음: 불기 바퀴의 불균형

신뢰성 과 보증

신뢰성 데이터

• MTBF: ≥ 20000시간

• 단열 저항: ≥ 100 MΩ

• 다이렉트릭 강도: 1800 VAC

보증 정보

• 보증 기간: 18개월

부적절 한 설치 는 보증 을 무효 하게 한다. 부적절 한 배선, 습기 노출, 오용, 또는 등급 조건 이 아닌 동작 으로 인한 손해 는 보장 되지 않는다.

배선 호환성

X13 호환성

이 ECM 블러 모터는 같은 제어 배선 개념을 따르고GE X13 일정한 토크의 ECM 모터, 기존 HVAC 시스템과 쉽게 교체되고 호환성을 가능하게합니다.

중요 한 경고

저전압 신호 단말기에 높은 전압을 적용 하지 마십시오. 잘못된 배선으로 인해 모터 컨트롤러가 영구적으로 손상 될 수 있습니다.
