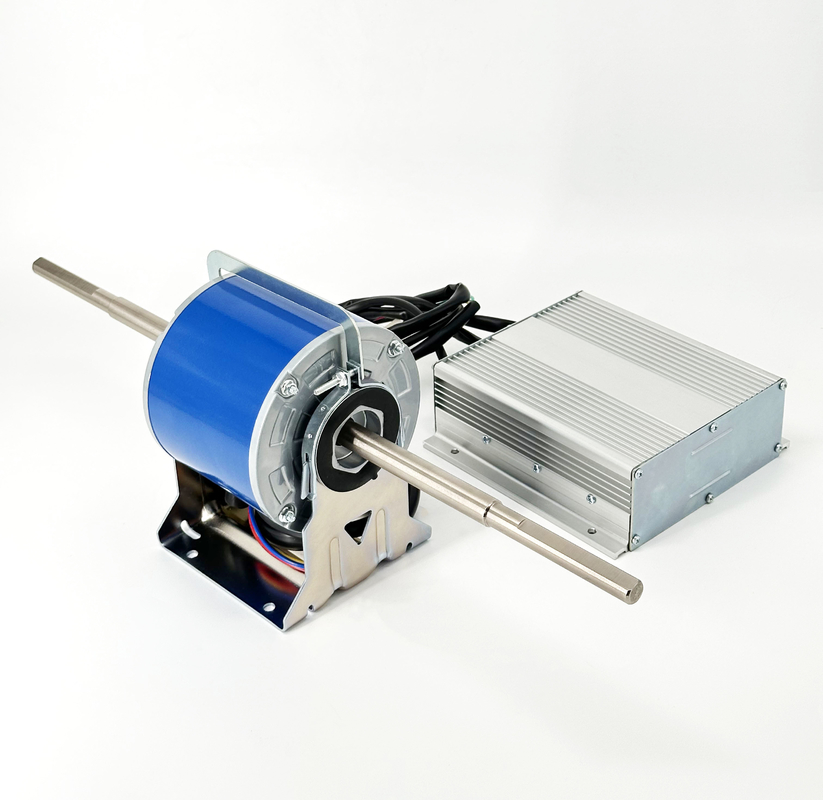

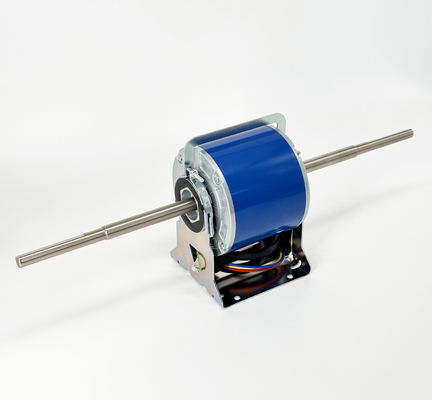

팬 코일 유닛 모터 BLDC 모터 - 160W 1500RPM 220V 50HZ

제품 특성

● 등급 전압:220V,50Hz
●POLES:8P
●등급 출력력:160W
●운영형:S1
●보호단계:B
●환경 온도:-10~45°C
●환경 습도: ≤RH90%
●순환:CW(LE)
●속도:1500 RPM

등급표면

주요 매개 변수

PS: 모든 크기는 고객의 요구 사항에 따라 사용자 정의 될 수 있습니다.

제품 특성

1넓은 속도 범위, 강한 과부하 능력, 높은 신뢰성, 좋은 안정성.

2우수한 토크 특성, 좋은 토크 성능 중간 및 낮은 속도, 큰 시작 토크, 작은 시작 전류.

3합리적인 구조, 높은 효율성, 낮은 온도 상승, 낮은 소음, 작은 진동.

제품 응용

1에어컨 및 다른 환기 장비

주요 장점

1우리 최고 경영진은 자동차 기술자 출신입니다.

2OEM 및 ODM 제공.

3UL, CCC, ROHS, CE 인증서와 엄격한 품질 관리

4우리는 특히 중동과 남미에 10 년 이상의 수출 경험을 가지고 있습니다.

5전문적이고 정직한 영업팀을 보유하고 있습니다. 항상 여러분의 요구에 효율적으로 대응합니다.

구조

브러쉬리스 DC 모터는 두 가지 주요 부분으로 구성됩니다: 로터와 스테터

스타터

스테이터 는 붓 된 DC 모터 와 달리 모터 의 윙링 을 운반 한다. 코일 은 로터 에 있지 않고 윙어 되어 스테이터 에 고정 된다. 와이어 는 래미네이트 된 강철 팔 또는 치아 를 둘러싸고 있다.스타터 윙링을 형성하는 것윙링은 두 가지 구성으로 배치 될 수 있습니다: 집중 및 분산. 이 두 가지는 스틸이 스테터 주위를 윙하는 방법과 역-EMF의 파형으로 다릅니다.밀폐된 롤링으로, 각 단계는 스테터 팔 주위에 윙되어 트라페조이드 역-EMF 파형을 제공합니다. 이름에서 알 수 있듯이 분산 윙은 여러 팔을 따라 분산 된 단계 코일을 가지고 있습니다.시누소이드 역EMF 출력시누소이드 역 EMF는 토크 파장을 줄이지만 추가 구리 윙이 포함됩니다.

로터

로터 는 주로 셰프 와 서로 교류 하는 자기 극 을 가진 영구 자석 으로 이루어져 있다. 로터 내 의 극 수 는 응용 분야 에 따라 달라진다.더 많은 막대 를 갖는 것 은 토크 를 향상 시킬 수 있지만 최대 속도 를 감소 시킬 수 있다페리트 자석은 일반적으로 로터에 사용됩니다. 그러나 희토류 자석은이 역할을 크게 차지했습니다.특히 전기차의 경우 훨씬 작은 크기에 더 큰 전력 밀도가 있기 때문에, 더 가볍고 더 컴팩트한 모터 디자인을 제공합니다.

내부 로터 설계 또는 인런러

대부분의 BLDC 모터는 영구 자석 로터가 윙 스테이터의 내부에 있는 배열을 사용한다. 두 가지 주요 장점은 윙링의 위치 때문에 높은 열 방출 효율이다.그리고 모터 유닛의 전체 둘레를 최소화 할 수있는 능력그러나 높은 에너지 자석이 사용되어야하며 비용에 영향을 줄 수 있습니다. 낮은 관성 때문에 인런너 디자인은 팬 제트, RC 자동차,전기차.

외부 로터 설계 또는 오트런러

이 설정에서 외부 로터는 스테이터에 위치하고 있으며 일반적인 모터보다 크다.이것은 더 높은 관성 모멘트를 제공 하 고 낮은 속도로 부드러운 회전을 제공하는 ripple 토크를 감소이 디자인은 일반적으로 펌프와 팬과 같은 고 토크 애플리케이션에서 발견됩니다 (로터 하우스가 허브로 작용 할 수 있기 때문에).

BLDC 모터의 장점

스테터에 세 개의 코일을 가진 BLDC 모터는 이러한 코일에서 6 개의 전기 전선을 (각 코일에 2 개) 확장합니다. 대부분의 구현예에서는 이러한 전선 중 3개가 내부로 연결됩니다.나머지 세 개의 선이 모터 바디에서 뻗어있는 (이전에 설명한 붓 모터에서 뻗어있는 두 개의 선과 달리)BLDC 모터 케이스의 와이어링은 단순히 파워 셀의 긍정 및 부정 단말기를 연결하는 것보다 더 복잡합니다.우리는이 시리즈의 두 번째 세션에서이 모터가 작동하는 방법을 더 자세히 볼 것입니다아래는 BLDC 모터의 장점을 살펴보고 결론을 내립니다.

큰 장점 은 효율성 이고, 이 모터 들 은 최대 회전 힘 (토크) 에서 연속적 으로 제어 할 수 있기 때문 이다.회전 중 특정 지점에서만 최대 토크를 달성합니다.브러쉬 모터가 브러쉬 없는 모터와 같은 토크를 공급하려면 더 큰 자석을 사용해야 합니다.

첫 번째와 관련된 두 번째 큰 장점은 제어 가능성입니다. BLDC 모터는 피드백 메커니즘을 사용하여 원하는 토크와 회전 속도를 정확하게 전달하도록 제어 할 수 있습니다.정확 한 제어 는 에너지 소비 와 열 생산 을 줄여 준다, 그리고 모터가 배터리로 작동하는 경우 배터리 수명을 연장합니다.

BLDC 모터는 브러쉬가 없기 때문에 높은 내구성 및 낮은 전기 소음 발생을 제공합니다. 브러쉬 모터와 함께,브러쉬와 커머터, 연속적인 이동 접촉으로 인해 마모됩니다.전기 소음, 특히,브러쉬가 커밍터에서 틈을 통과하는 지역에서 발생하는 경향이 강한 불꽃의 결과입니다이 때문에 BLDC 모터는 전기 소음을 피하는 것이 중요한 응용 프로그램에서 선호되는 것으로 간주됩니다.

BLDC 모터에 대한 이상적인 응용

우리는 BLDC 모터가 높은 효율성과 제어성을 제공하며 긴 작동 수명을 가지고 있음을 보았습니다.그들은 지속적으로 작동하는 장치에 널리 사용됩니다.그들은 오랫동안 세탁기, 에어컨, 그리고 다른 소비자 전자제품에 사용되어 왔으며, 최근에는 팬에 등장하고 있습니다.높은 효율이 전력 소비를 크게 줄이는데 기여한 경우.

그들은 또한 진공 기계를 구동하는 데 사용되고 있습니다. 한 경우에,제어 프로그램 변경으로 인해 회전 속도가 크게 뛰어들었습니다. 이러한 모터가 제공하는 뛰어난 제어 가능성의 예입니다..

BLDC 모터는 또한 하드 디스크 드라이브를 회전하는 데 사용되고 있습니다. 그들의 내구성이 드라이브를 장기적으로 안정적으로 작동하도록합니다.에너지 효율은 점점 더 중요한 영역에서 에너지 절감에 기여하는 반면.
